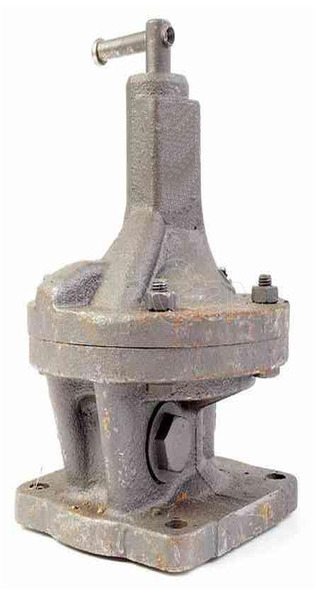

Магистральная часть воздухораспределителя 483М.010 (483А.010)

Назначение

Воздухораспределители 483М предназначены для управления изменением давления сжатого воздуха в тормозном цилиндре в зависимости от давления в тормозной магистрали и режима работы.

Варианты исполнения:
483М – воздухораспределитель с главной частью 270.023-1 9корпус – чугун) и магистральной частью 483М.010 (корпус – алюминий);

483М-01 — воздухораспределитель с главной частью 270.023-1 (корпус – чугун) и магистральной частью 483М.010-01 (корпус – чугун);

483М-02 — воздухораспределитель с главной частью 270.023-1 (корпус – чугун), магистральной частью 483М.010 (корпус – алюминий) и камерой;

483М-03 — воздухораспределитель с главной частью 270.023-1 (корпус – чугун), магистральной частью 483М.010-01 (корпус – чугун) и камерой.

Область применения

Грузовой подвижной состав железных дорог.

Условия эксплуатации

Климатическое исполнение У2, Т1 по ГОСТ 15150.

Особые условия: интервал рабочих температур окружающего воздуха, не нарушающий работоспособность изделия ±55°С.

Воздухораспределитель имеет следующие комплекты поставки:
1)Поставка по заказу отдельно составных частей:
-главная часть воздухораспределителя 270.023-1, ТУ 3184-021-05756760-00;
-магистральная часть воздухораспределителя 483М.010 (или 483М.010-01), ТУ 24.05.10.062-98;
-камера 295М.001, ТУ 24-5-421-78 или камера 295М.002, ТУ 3184-001-05744538-99.

2)Базовый комплект поставки воздухораспределителя 483М (или 483М-01) включает:
-главная часть 270.023-1, шт                                                                     1;
-магистральная часть 483М.010 (или 483А.010-01), шт                     1.

3)Полный комплект полставки воздухораспределителя 483М-02 (или 483М-03) включает:
-главная часть 270.023-1, шт                                                                     1;
-магистральная часть 483М.010 (или 483М.010-01), шт                    1;
-камера 295М.001 или 295М.002, шт                                                       1.


Технические характеристики
Тип автоматический прямодействующий
Режимы действия:
равнинный с бесступенчатым отпуском
горный со ступенчатым отпуском
Габаритные размеры, мм, не более
воздухораспределителя 685×402×325
магистральной части 255×184×184
главной части 270.023-1 310×240×158
Масса, кг, не более
Воздухораспределителя:
483М-02 56,1
483М-03 63,3
Магистральной части:
483М.010 6,0
483М.010-01 12,8
Главной части 13,5
Диапазон зарядного давления, МПа (кгс/см2) 0,45-0,65 (4,5-6,5)
Три грузовых режима с ограничением предельной величины давления:
П- порожний с давлением в тормозном цилиндре, МПа (кгс/см2) 0,14-0,18 (1,4-1,8)
С- средний с давлением в тормозном цилиндре, МПа (кгс/см2) 0,30-0,34 (3,0-3,4)
Г- груженый с давлением в тормозном цилиндре, МПа (кгс/см2) 0,40-0,45 (4,0-4,5)
Скорость распространения тормозной волны в поезде при экстренном торможении, м/с, не менее 275
